RCMC-40W RCMC-50W RCMC-60W RCMC-70W RCMC-80W RCMC-90W RCMC-110W RCMC-125W RCMC-150W RCMC-180W RCMC-200W RCMC-40WD RCMC-50WD RCMC-60WD RCMC-70WD RCMC-80 90WD RCMC-110WD RCMC-125WD RCMC-150WD RCM
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Introducción general:

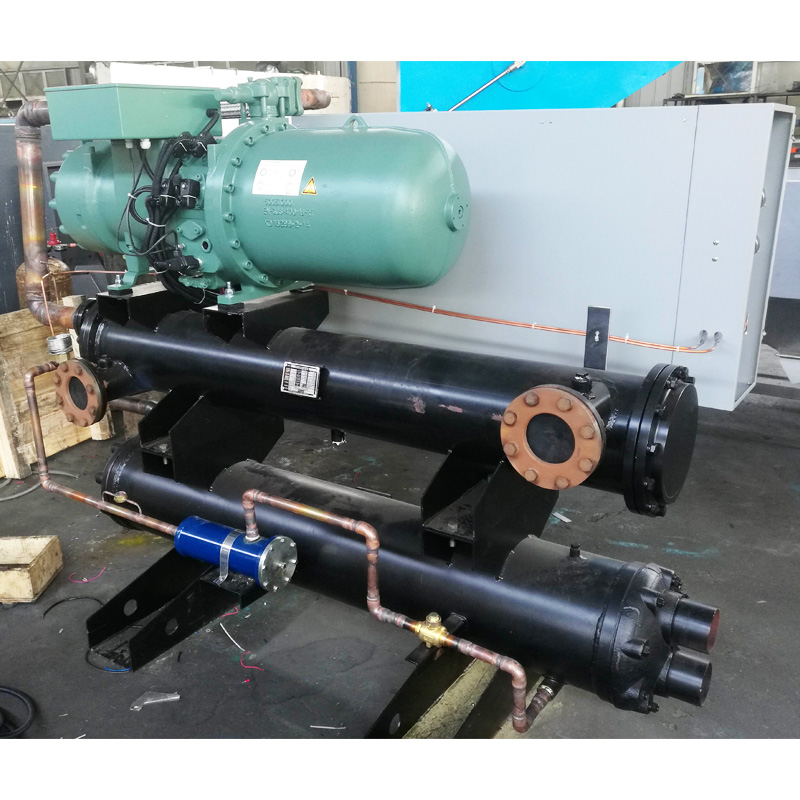

China Ningbo Beilun RHONG Machinery Co., Ltd.Marca R RCM-WS Serie refrigerada por agua y refrigerada por aire RCM-AS Las máquinas enfriadoras industriales tipo tornillo son un sistema de enfriamiento central de gran tamaño para grandes fábricas de la industria de moldeo por inyección, fábrica de extrusión de plástico, soplado fábrica de moldes, fabricante de productos químicos y otras fábricas que necesitan agua de refrigeración. RHONG RCM-WS y RCM-AS están equipados con compresor semicerrado tipo tornillo de la marca BITZER de Alemania. También utilizamos piezas eléctricas de alta calidad, controlador PLC con pantalla táctil, accesorios y componentes de refrigeración como válvula de expansión, filtro secador, controlador de presión, condensador y evaporador. Nuestra máquina enfriadora de refrigeración por agua de la marca RHONG R puede controlar la temperatura del agua a 5 ~ 30 ° C y una precisión entre ± 0,1 ° C grados Celsius.
Principales características:
1. La alta calidad de los componentes garantiza una alta eficiencia y rendimiento de enfriamiento.
2. El sistema de control PLC de pantalla táctil hace que la máquina sea fácil de operar y controle la temperatura con alta precisión.
3. Consulta de fallas y sistema de estadísticas para encontrar y resolver errores de la máquina rápidamente.
4. Salida del compresor de varias etapas para garantizar que la máquina enfriadora funcione de forma continua y ahorre energía.
5. Sistema de protección anticongelante y de flujo de agua para proteger el compresor y las piezas de la máquina del congelamiento.
6. Sistema de protección contra sobrecargas para proteger el compresor, la bomba de agua y los ventiladores de refrigeración.
Especificación:
Especificaciones de un solo compresor:
Nombre | Máquina enfriadora de agua tipo compresor de tornillo | |||||||
Modelo | RCMC-40W | RCMC-50W | RCMC-60W | RCMC-70W | RCMC-80W | RCMC-90W | ||
Recurso de energía | - | 3Ø-380V-50HZ | ||||||
Capacidad de enfriamiento | kcal / h | 113500 | 141900 | 166000 | 191800 | 220200 | 272600 | |
kw | 132 | 165 | 193 | 223 | 256 | 317 | ||
Consumo | kw | 31 | 38 | 43 | 51 | 58 | 76 | |
Corriente de funcionamiento | A | 54 | 66 | 75 | 87 | 96 | 123 | |
Corriente de inicio | A | 218D / 411D D | 269D / 508D D | 290D / 485D D | 350D / 585D D | 350D / 585D D | 520D // 801D D | |
Control de capacidad | % | 100-75-50-25-0 | ||||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | |||||
Cantidad | - | 1 | ||||||
Tipo de inicio | - | Arranque de bobinado dividido | ||||||
Calentador de aceite | W | 200 | 300 | |||||
Aceite enfriado | Tipo | - | B320SH | |||||
Cantidad de llenado | L | 9 | 15 | 22 | ||||
Refrigerante | Tipo | - | R-22 | |||||
Cantidad de llenado | KG | 21 | 26 | 30 | 35 | 40 | 50 | |
Estrangulamiento | - | Válvula de expansión termostática | ||||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua del enfriador | m³ / h | 23 | 28 | 33 | 38 | 44 | 55 | |
Gasto de presión | KPa | 54 | 54 | 54 | 57 | 57 | 57 | |
Junta de tubería de agua | PT | 3 \" | 3 \" | 3 \" | 4 \" | 4 \" | 4 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua de enfriamiento | m³ / h | 30 | 37 | 43 | 50 | 57 | 71 | |
Gasto de presión | KPa | 54 | 54 | 57 | 57 | 59 | 59 | |
Junta de tubería de agua | PT | 2-1 / 2 \" | 3 \" | 3 \" | 3 \" | 3 \" | 4 \" | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | ||||||
Dimensiones externas | L | mm | 2175 | 2195 | 2245 | 2860 | 2860 | 2975 |
W | mm | 935 | 935 | 935 | 1015 | 1015 | 1015 | |
H | mm | 1430 | 1500 | 1655 | 1710 | 1710 | 1965 | |
A | mm | 1100 | 1100 | 1100 | 1200 | 1200 | 1300 | |
B | mm | 690 | 690 | 690 | 790 | 790 | 790 | |
C | mm | 690 | 760 | 820 | 860 | 860 | 1000 | |
D | mm | 170 | 190 | 240 | 240 | 240 | 270 | |
E | mm | 100 | 100 | 120 | 120 | 120 | 160 | |
F | mm | 75 | 80 | 80 | 125 | 105 | 100 | |
G | mm | 240 | 240 | 230 | 475 | 475 | 400 | |
I | mm | 75 | 156 | 170 | 200 | 200 | 315 | |
Peso neto | Kg | 1020 | 1060 | 1270 | 1370 | 1400 | 1870 | |
Peso operativo | Kg | 1120 | 1180 | 1420 | 1550 | 1580 | 2100 | |
ruido | dB (A) | 74 | 76 | 78 |
Nombre | Máquina enfriadora refrigerada por agua tipo tornillo | ||||||
Modelo | RCMC-110W | RCMC-120W | RCMC-150W | RCMC-180W | RCMC-200W | ||
Recurso de energía | - | 3Ø-380V-50HZ | |||||
Capacidad de enfriamiento | kcal / h | 312200 | 360300 | 470400 | 541800 | 621800 | |
kw | 363 | 419 | 547 | 630 | 723 | ||
Consumo | kw | 80 | 90 | 121 | 136 | 156 | |
Corriente de funcionamiento | A | 136 | 151 | 199 | 221 | 246 | |
Corriente de inicio | A | 612D / 943D D | 665D / 1023D D | 465Y / 1442D | 586Y / 1853D | 650Y / 2029D | |
Control de capacidad | % | 100-75-50-25-0 | |||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | ||||
Cantidad | - | 1 | |||||
Tipo de inicio | - | Arranque de bobinado dividido | Y-Δ | ||||
Calentador de aceite | W | 300 | |||||
Aceite enfriado | Tipo | - | B320SH | ||||
Cantidad de llenado | L | 22 | 28 | ||||
Refrigerante | Tipo | - | R-22 | ||||
Cantidad de llenado | KG | 57 | 66 | 86 | 99 | 113 | |
Estrangulamiento | - | Válvula de expansión termostática | |||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua del enfriador | m³ / h | 62 | 72 | 94 | 109 | 125 | |
Gasto de presión | KPa | 59 | 59 | 62 | 62 | 67 | |
Junta de tubería de agua | PT | 4 \" | 4 \" | 5 \" | 6 \" | 6 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua de enfriamiento | m³ / h | 81 | 94 | 122 | 141 | 162 | |
Gasto de presión | KPa | 62 | 62 | 65 | 67 | 67 | |
Junta de tubería de agua | PT | 4 \" | 4 \" | 5 \" | 5 \" | 5 \" | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | |||||
Dimensiones externas | L | mm | 2985 | 3010 | 3510 | 3590 | 3595 |
W | mm | 1025 | 1055 | 1105 | 1150 | 1175 | |
H | mm | 1975 | 1990 | 2140 | 2155 | 2195 | |
A | mm | 1300 | 1300 | 1600 | 1600 | 1600 | |
B | mm | 790 | 790 | 9000 | 900 | 980 | |
C | mm | 1010 | 1010 | 1120 | 1120 | 1160 | |
D | mm | 270 | 245 | 275 | 240 | 240 | |
E | mm | 160 | 175 | 175 | 240 | 240 | |
F | mm | 100 | 100 | 125 | 130 | 175 | |
G | mm | 405 | 405 | 550 | 540 | 540 | |
I | mm | 310 | 245 | 250 | 340 | 340 | |
Peso neto | Kg | 1870 | 2070 | 2790 | 2910 | 3240 | |
Peso operativo | Kg | 2220 | 2340 | 3120 | 3240 | 3760 | |
ruido | dB (A) | 80 | 82 |
Observación:
1) Condición para la prueba de parámetros: temperatura del agua enfriada: entrada 12 ° C, salida 7 ° C; temperatura del agua enfriada: entrada 30 ° C, salida 35 ° C.
2) Prueba de ruido: 1 m de distancia del frente de la máquina, 1,5 m de altura de la máquina (ruido: por debajo de 30 dB)
3) Cualquier requisito especial, debe ser informado antes de realizar el pedido.
Por favor, disculpe no tener en cuenta si se cambian algunas especificaciones de los productos.
Especificaciones del compresor doble:
Nombre | Unidad de refrigeración por agua industrial | |||||||
Modelo | RCMC-40WD | RCMC-50WD | RCMC-60WD | RCMC-70WD | RCMC-80WD | RCMC-90WD | ||
Recurso de energía | - | 3Ø-380V-50HZ | ||||||
Capacidad de enfriamiento | kcal / h | 226200 | 283800 | 331100 | 383600 | 440300 | 547800 | |
kw | 263 | 330 | 385 | 446 | 512 | 637 | ||
Consumo | kw | 62 | 76 | 87 | 102 | 115 | 136 | |
Corriente de funcionamiento | A | 108 | 132 | 149 | 175 | 190 | 232 | |
Corriente de inicio | A | 218D / 411D D | 269D / 508D D | 290D / 485D D | 350D / 585D D | 423D / 686D D | 520D // 801D D | |
Control de capacidad | % | 100-75-50-25-0 | ||||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | |||||
Cantidad | - | 2 | ||||||
Tipo de inicio | - | Arranque de bobinado dividido | ||||||
Calentador de aceite | W | 200x2 | 300x2 | |||||
Aceite enfriado | Tipo | - | B320SH | |||||
Cantidad de llenado | L | 9x2 | 15x2 | 22x2 | ||||
Refrigerante | Tipo | - | R-22 | |||||
Cantidad de llenado | KG | 21x2 | 26x2 | 30x2 | 35x2 | 39x2 | 46x2 | |
Estrangulamiento | - | Válvula de expansión termostática | ||||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua del enfriador | m³ / h | 45 | 57 | 66 | 77 | 88 | 110 | |
Gasto de presión | KPa | 57 | 57 | 59 | 62 | 62 | 62 | |
Junta de tubería de agua | PT | 4 \" | 4 \" | 4 \" | 5 \" | 5 \" | 5 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua de enfriamiento | m³ / h | 59 | 74 | 86 | 100 | 115 | 142 | |
Gasto de presión | KPa | 51 | 54 | 59 | 59 | 59 | 62 | |
Junta de tubería de agua | PT | 2-1 / 2 \"x2 | 3 \" | 3 \"x2 | 3 \"x2 | 3 \"x2 | 4 \"x2 | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | ||||||
Dimensiones externas | L | mm | 2850 | 2850 | 3040 | 3130 | 3140 | 3760 |
W | mm | 1150 | 1150 | 1250 | 1250 | 1250 | 1400 | |
H | mm | 1450 | 1450 | 1760 | 1790 | 1810 | 2030 | |
A | mm | 1300 | 1300 | 1300 | 1600 | 1600 | 1600 | |
B | mm | 1040 | 1040 | 1140 | 1140 | 1140 | 1290 | |
C | mm | 770 | 770 | 955 | 970 | 975 | 1085 | |
D | mm | 215 | 215 | 275 | 270 | 270 | 265 | |
E | mm | 100 | 100 | 120 | 120 | 120 | 175 | |
F | mm | 230 | 230 | 275 | 300 | 275 | 375 | |
G | mm | 410 | 410 | 400 | 245 | 400 | 545 | |
I | mm | 70 | 70 | 245 | 250 | 245 | 250 | |
Peso neto | Kg | 1790 | 1790 | 2340 | 2420 | 2500 | 3580 | |
Peso operativo | Kg | 1920 | 1970 | 2520 | 2620 | 2710 | 3920 | |
ruido | dB (A) | 72 | 76 | 80 |
Nombre | Enfriador de agua industrial de alta capacidad | ||||||
Modelo | RCMC-110WD | RCMC-120WD | RCMC-150WD | RCMC-180WD | RCMC-200WD | ||
Recurso de energía | - | 3Ø-380V-50HZ | |||||
Capacidad de enfriamiento | kcal / h | 623500 | 721500 | 940000 | 1083600 | 1243600 | |
kw | 725 | 839 | 1093 | 1260 | 1446 | ||
Consumo | kw | 160 | 180 | 230 | 272 | 305 | |
Corriente de funcionamiento | A | 273 | 305 | 373 | 452 | 503 | |
Corriente de inicio | A | 612D / 943D D | 665D / 1023D D | 465Y / 1442D | 586Y / 1853D | 650Y / 2029D | |
Control de capacidad | % | 100-75-50-25-0 | |||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | ||||
Cantidad | - | 2 | |||||
Tipo de inicio | - | Arranque de bobinado dividido | Y-Δ | ||||
Calentador de aceite | W | 300x2 | |||||
Aceite enfriado | Tipo | - | B320SH | ||||
Cantidad de llenado | L | 22x2 | 28x2 | ||||
Refrigerante | Tipo | - | R-22 | ||||
Cantidad de llenado | KG | 54x2 | 61x2 | 78x2 | 92x2 | 104x2 | |
Estrangulamiento | - | Válvula de expansión termostática | |||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua del enfriador | m³ / h | 125 | 144 | 188 | 217 | 249 | |
Gasto de presión | KPa | 65 | 65 | 67 | 67 | 69 | |
Junta de tubería de agua | PT | 6 \" | 6 \" | 6 \" | 8 \" | 8 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua de enfriamiento | m³ / h | 162 | 188 | 244 | 282 | 323 | |
Gasto de presión | KPa | 62 | 62 | 65 | 67 | 67 | |
Junta de tubería de agua | PT | 4 \"x2 | 4 \"x2 | 5 \"x2 | 5 \"x2 | 5 \"x2 | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | |||||
Dimensiones externas | L | mm | 3760 | 3760 | 4100 | 4100 | 4250 |
W | mm | 1400 | 1400 | 1600 | 1750 | 1750 | |
H | mm | 2040 | 2080 | 2260 | 2290 | 2360 | |
A | mm | 1600 | 1600 | 1600 | 1600 | 1600 | |
B | mm | 1290 | 1290 | 1480 | 1630 | 1630 | |
C | mm | 1130 | 1135 | 1240 | 1270 | 1305 | |
D | mm | 265 | 265 | 290 | 290 | 290 | |
E | mm | 175 | 175 | 240 | 240 | 250 | |
F | mm | 375 | 375 | 450 | 450 | 430 | |
G | mm | 545 | 545 | 500 | 500 | 775 | |
I | mm | 250 | 250 | 100 | 100 | 90 | |
Peso neto | Kg | 3750 | 3880 | 5050 | 5340 | 5600 | |
Peso operativo | Kg | 4110 | 4250 | 5490 | 5830 | 6260 | |
ruido | dB (A) | 80 | 82 |
Observación:
1) Condición para la prueba de parámetros: temperatura del agua enfriada: entrada 12 ° C, salida 7 ° C; temperatura del agua enfriada: entrada 30 ° C, salida 35 ° C.
2) Prueba de ruido: 1 m de distancia del frente de la máquina, 1,5 m de altura de la máquina (ruido: por debajo de 30 dB)
3) \"- D \" significa compresor doble.
4) Cualquier requisito especial debe ser informado antes de realizar el pedido.
Por favor, disculpe no tener en cuenta si se cambian algunas especificaciones de los productos.
Introducción general:
China Ningbo Beilun RHONG Machinery Co., Ltd.Marca R RCM-WS Serie refrigerada por agua y refrigerada por aire RCM-AS Las máquinas enfriadoras industriales tipo tornillo son un sistema de enfriamiento central de gran tamaño para grandes fábricas de la industria de moldeo por inyección, fábrica de extrusión de plástico, soplado fábrica de moldes, fabricante de productos químicos y otras fábricas que necesitan agua de refrigeración. RHONG RCM-WS y RCM-AS están equipados con compresor semicerrado tipo tornillo de la marca BITZER de Alemania. También utilizamos piezas eléctricas de alta calidad, controlador PLC con pantalla táctil, accesorios y componentes de refrigeración como válvula de expansión, filtro secador, controlador de presión, condensador y evaporador. Nuestra máquina enfriadora de refrigeración por agua de la marca RHONG R puede controlar la temperatura del agua a 5 ~ 30 ° C y una precisión entre ± 0,1 ° C grados Celsius.
Principales características:
1. La alta calidad de los componentes garantiza una alta eficiencia y rendimiento de enfriamiento.
2. El sistema de control PLC de pantalla táctil hace que la máquina sea fácil de operar y controle la temperatura con alta precisión.
3. Consulta de fallas y sistema de estadísticas para encontrar y resolver errores de la máquina rápidamente.
4. Salida del compresor de varias etapas para garantizar que la máquina enfriadora funcione de forma continua y ahorre energía.
5. Sistema de protección anticongelante y de flujo de agua para proteger el compresor y las piezas de la máquina del congelamiento.
6. Sistema de protección contra sobrecargas para proteger el compresor, la bomba de agua y los ventiladores de refrigeración.
Especificación:
Especificaciones de un solo compresor:
Nombre | Máquina enfriadora de agua tipo compresor de tornillo | |||||||
Modelo | RCMC-40W | RCMC-50W | RCMC-60W | RCMC-70W | RCMC-80W | RCMC-90W | ||
Recurso de energía | - | 3Ø-380V-50HZ | ||||||
Capacidad de enfriamiento | kcal / h | 113500 | 141900 | 166000 | 191800 | 220200 | 272600 | |
kw | 132 | 165 | 193 | 223 | 256 | 317 | ||
Consumo | kw | 31 | 38 | 43 | 51 | 58 | 76 | |
Corriente de funcionamiento | A | 54 | 66 | 75 | 87 | 96 | 123 | |
Corriente de inicio | A | 218D / 411D D | 269D / 508D D | 290D / 485D D | 350D / 585D D | 350D / 585D D | 520D // 801D D | |
Control de capacidad | % | 100-75-50-25-0 | ||||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | |||||
Cantidad | - | 1 | ||||||
Tipo de inicio | - | Arranque de bobinado dividido | ||||||
Calentador de aceite | W | 200 | 300 | |||||
Aceite enfriado | Tipo | - | B320SH | |||||
Cantidad de llenado | L | 9 | 15 | 22 | ||||
Refrigerante | Tipo | - | R-22 | |||||
Cantidad de llenado | KG | 21 | 26 | 30 | 35 | 40 | 50 | |
Estrangulamiento | - | Válvula de expansión termostática | ||||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua del enfriador | m³ / h | 23 | 28 | 33 | 38 | 44 | 55 | |
Gasto de presión | KPa | 54 | 54 | 54 | 57 | 57 | 57 | |
Junta de tubería de agua | PT | 3 \" | 3 \" | 3 \" | 4 \" | 4 \" | 4 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua de enfriamiento | m³ / h | 30 | 37 | 43 | 50 | 57 | 71 | |
Gasto de presión | KPa | 54 | 54 | 57 | 57 | 59 | 59 | |
Junta de tubería de agua | PT | 2-1 / 2 \" | 3 \" | 3 \" | 3 \" | 3 \" | 4 \" | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | ||||||
Dimensiones externas | L | mm | 2175 | 2195 | 2245 | 2860 | 2860 | 2975 |
W | mm | 935 | 935 | 935 | 1015 | 1015 | 1015 | |
H | mm | 1430 | 1500 | 1655 | 1710 | 1710 | 1965 | |
A | mm | 1100 | 1100 | 1100 | 1200 | 1200 | 1300 | |
B | mm | 690 | 690 | 690 | 790 | 790 | 790 | |
C | mm | 690 | 760 | 820 | 860 | 860 | 1000 | |
D | mm | 170 | 190 | 240 | 240 | 240 | 270 | |
E | mm | 100 | 100 | 120 | 120 | 120 | 160 | |
F | mm | 75 | 80 | 80 | 125 | 105 | 100 | |
G | mm | 240 | 240 | 230 | 475 | 475 | 400 | |
I | mm | 75 | 156 | 170 | 200 | 200 | 315 | |
Peso neto | Kg | 1020 | 1060 | 1270 | 1370 | 1400 | 1870 | |
Peso operativo | Kg | 1120 | 1180 | 1420 | 1550 | 1580 | 2100 | |
ruido | dB (A) | 74 | 76 | 78 |
Nombre | Máquina enfriadora refrigerada por agua tipo tornillo | ||||||
Modelo | RCMC-110W | RCMC-120W | RCMC-150W | RCMC-180W | RCMC-200W | ||
Recurso de energía | - | 3Ø-380V-50HZ | |||||
Capacidad de enfriamiento | kcal / h | 312200 | 360300 | 470400 | 541800 | 621800 | |
kw | 363 | 419 | 547 | 630 | 723 | ||
Consumo | kw | 80 | 90 | 121 | 136 | 156 | |
Corriente de funcionamiento | A | 136 | 151 | 199 | 221 | 246 | |
Corriente de inicio | A | 612D / 943D D | 665D / 1023D D | 465Y / 1442D | 586Y / 1853D | 650Y / 2029D | |
Control de capacidad | % | 100-75-50-25-0 | |||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | ||||
Cantidad | - | 1 | |||||
Tipo de inicio | - | Arranque de bobinado dividido | Y-Δ | ||||
Calentador de aceite | W | 300 | |||||
Aceite enfriado | Tipo | - | B320SH | ||||
Cantidad de llenado | L | 22 | 28 | ||||
Refrigerante | Tipo | - | R-22 | ||||
Cantidad de llenado | KG | 57 | 66 | 86 | 99 | 113 | |
Estrangulamiento | - | Válvula de expansión termostática | |||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua del enfriador | m³ / h | 62 | 72 | 94 | 109 | 125 | |
Gasto de presión | KPa | 59 | 59 | 62 | 62 | 67 | |
Junta de tubería de agua | PT | 4 \" | 4 \" | 5 \" | 6 \" | 6 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua de enfriamiento | m³ / h | 81 | 94 | 122 | 141 | 162 | |
Gasto de presión | KPa | 62 | 62 | 65 | 67 | 67 | |
Junta de tubería de agua | PT | 4 \" | 4 \" | 5 \" | 5 \" | 5 \" | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | |||||
Dimensiones externas | L | mm | 2985 | 3010 | 3510 | 3590 | 3595 |
W | mm | 1025 | 1055 | 1105 | 1150 | 1175 | |
H | mm | 1975 | 1990 | 2140 | 2155 | 2195 | |
A | mm | 1300 | 1300 | 1600 | 1600 | 1600 | |
B | mm | 790 | 790 | 9000 | 900 | 980 | |
C | mm | 1010 | 1010 | 1120 | 1120 | 1160 | |
D | mm | 270 | 245 | 275 | 240 | 240 | |
E | mm | 160 | 175 | 175 | 240 | 240 | |
F | mm | 100 | 100 | 125 | 130 | 175 | |
G | mm | 405 | 405 | 550 | 540 | 540 | |
I | mm | 310 | 245 | 250 | 340 | 340 | |
Peso neto | Kg | 1870 | 2070 | 2790 | 2910 | 3240 | |
Peso operativo | Kg | 2220 | 2340 | 3120 | 3240 | 3760 | |
ruido | dB (A) | 80 | 82 |
Observación:
1) Condición para la prueba de parámetros: temperatura del agua enfriada: entrada 12 ° C, salida 7 ° C; temperatura del agua enfriada: entrada 30 ° C, salida 35 ° C.
2) Prueba de ruido: 1 m de distancia del frente de la máquina, 1,5 m de altura de la máquina (ruido: por debajo de 30 dB)
3) Cualquier requisito especial, debe ser informado antes de realizar el pedido.
Por favor, disculpe no tener en cuenta si se cambian algunas especificaciones de los productos.

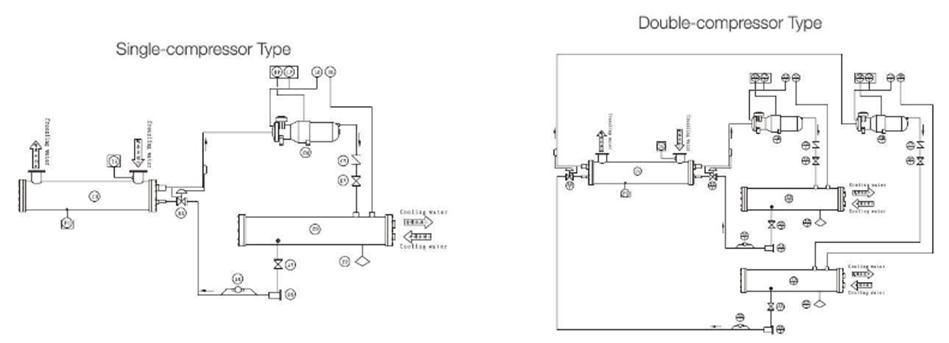

Especificaciones del compresor doble:
Nombre | Unidad de refrigeración por agua industrial | |||||||
Modelo | RCMC-40WD | RCMC-50WD | RCMC-60WD | RCMC-70WD | RCMC-80WD | RCMC-90WD | ||
Recurso de energía | - | 3Ø-380V-50HZ | ||||||
Capacidad de enfriamiento | kcal / h | 226200 | 283800 | 331100 | 383600 | 440300 | 547800 | |
kw | 263 | 330 | 385 | 446 | 512 | 637 | ||
Consumo | kw | 62 | 76 | 87 | 102 | 115 | 136 | |
Corriente de funcionamiento | A | 108 | 132 | 149 | 175 | 190 | 232 | |
Corriente de inicio | A | 218D / 411D D | 269D / 508D D | 290D / 485D D | 350D / 585D D | 423D / 686D D | 520D // 801D D | |
Control de capacidad | % | 100-75-50-25-0 | ||||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | |||||
Cantidad | - | 2 | ||||||
Tipo de inicio | - | Arranque de bobinado dividido | ||||||
Calentador de aceite | W | 200x2 | 300x2 | |||||
Aceite enfriado | Tipo | - | B320SH | |||||
Cantidad de llenado | L | 9x2 | 15x2 | 22x2 | ||||
Refrigerante | Tipo | - | R-22 | |||||
Cantidad de llenado | KG | 21x2 | 26x2 | 30x2 | 35x2 | 39x2 | 46x2 | |
Estrangulamiento | - | Válvula de expansión termostática | ||||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua del enfriador | m³ / h | 45 | 57 | 66 | 77 | 88 | 110 | |
Gasto de presión | KPa | 57 | 57 | 59 | 62 | 62 | 62 | |
Junta de tubería de agua | PT | 4 \" | 4 \" | 4 \" | 5 \" | 5 \" | 5 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | |||||
Flujo de agua de enfriamiento | m³ / h | 59 | 74 | 86 | 100 | 115 | 142 | |
Gasto de presión | KPa | 51 | 54 | 59 | 59 | 59 | 62 | |
Junta de tubería de agua | PT | 2-1 / 2 \"x2 | 3 \" | 3 \"x2 | 3 \"x2 | 3 \"x2 | 4 \"x2 | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | ||||||
Dimensiones externas | L | mm | 2850 | 2850 | 3040 | 3130 | 3140 | 3760 |
W | mm | 1150 | 1150 | 1250 | 1250 | 1250 | 1400 | |
H | mm | 1450 | 1450 | 1760 | 1790 | 1810 | 2030 | |
A | mm | 1300 | 1300 | 1300 | 1600 | 1600 | 1600 | |
B | mm | 1040 | 1040 | 1140 | 1140 | 1140 | 1290 | |
C | mm | 770 | 770 | 955 | 970 | 975 | 1085 | |
D | mm | 215 | 215 | 275 | 270 | 270 | 265 | |
E | mm | 100 | 100 | 120 | 120 | 120 | 175 | |
F | mm | 230 | 230 | 275 | 300 | 275 | 375 | |
G | mm | 410 | 410 | 400 | 245 | 400 | 545 | |
I | mm | 70 | 70 | 245 | 250 | 245 | 250 | |
Peso neto | Kg | 1790 | 1790 | 2340 | 2420 | 2500 | 3580 | |
Peso operativo | Kg | 1920 | 1970 | 2520 | 2620 | 2710 | 3920 | |
ruido | dB (A) | 72 | 76 | 80 |
Nombre | Enfriador de agua industrial de alta capacidad | ||||||
Modelo | RCMC-110WD | RCMC-120WD | RCMC-150WD | RCMC-180WD | RCMC-200WD | ||
Recurso de energía | - | 3Ø-380V-50HZ | |||||
Capacidad de enfriamiento | kcal / h | 623500 | 721500 | 940000 | 1083600 | 1243600 | |
kw | 725 | 839 | 1093 | 1260 | 1446 | ||
Consumo | kw | 160 | 180 | 230 | 272 | 305 | |
Corriente de funcionamiento | A | 273 | 305 | 373 | 452 | 503 | |
Corriente de inicio | A | 612D / 943D D | 665D / 1023D D | 465Y / 1442D | 586Y / 1853D | 650Y / 2029D | |
Control de capacidad | % | 100-75-50-25-0 | |||||
Compresor | Tipo | - | Tipo semicerrado y de doble tornillo | ||||
Cantidad | - | 2 | |||||
Tipo de inicio | - | Arranque de bobinado dividido | Y-Δ | ||||
Calentador de aceite | W | 300x2 | |||||
Aceite enfriado | Tipo | - | B320SH | ||||
Cantidad de llenado | L | 22x2 | 28x2 | ||||
Refrigerante | Tipo | - | R-22 | ||||
Cantidad de llenado | KG | 54x2 | 61x2 | 78x2 | 92x2 | 104x2 | |
Estrangulamiento | - | Válvula de expansión termostática | |||||
Evaporador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua del enfriador | m³ / h | 125 | 144 | 188 | 217 | 249 | |
Gasto de presión | KPa | 65 | 65 | 67 | 67 | 69 | |
Junta de tubería de agua | PT | 6 \" | 6 \" | 6 \" | 8 \" | 8 \" | |
Condensador | Tipo | - | Intercambiador de calor de tubo en carcasa de alta eficiencia | ||||
Flujo de agua de enfriamiento | m³ / h | 162 | 188 | 244 | 282 | 323 | |
Gasto de presión | KPa | 62 | 62 | 65 | 67 | 67 | |
Junta de tubería de agua | PT | 4 \"x2 | 4 \"x2 | 5 \"x2 | 5 \"x2 | 5 \"x2 | |
Dispositivo de protección | - | Interruptor de alta presión, interruptor de baja presión, interruptor anticongelante, enchufe fusible, protección contra sobrecalentamiento del compresor, protección contra sobrecalentamiento del motor, protección contra sobrecalentamiento del aire de escape, protección contra sobrecarga de la bomba, protección contra sobrecalentamiento del aceite, protección contra inversión de fase , voltaje inseguro, protección contra sobrecalentamiento del agua de enfriamiento, protección del flujo de agua enfriada, protección contra la escasez del flujo de agua de enfriamiento, protección contra la corriente de la torre de enfriamiento, etc. | |||||
Dimensiones externas | L | mm | 3760 | 3760 | 4100 | 4100 | 4250 |
W | mm | 1400 | 1400 | 1600 | 1750 | 1750 | |
H | mm | 2040 | 2080 | 2260 | 2290 | 2360 | |
A | mm | 1600 | 1600 | 1600 | 1600 | 1600 | |
B | mm | 1290 | 1290 | 1480 | 1630 | 1630 | |
C | mm | 1130 | 1135 | 1240 | 1270 | 1305 | |
D | mm | 265 | 265 | 290 | 290 | 290 | |
E | mm | 175 | 175 | 240 | 240 | 250 | |
F | mm | 375 | 375 | 450 | 450 | 430 | |
G | mm | 545 | 545 | 500 | 500 | 775 | |
I | mm | 250 | 250 | 100 | 100 | 90 | |
Peso neto | Kg | 3750 | 3880 | 5050 | 5340 | 5600 | |
Peso operativo | Kg | 4110 | 4250 | 5490 | 5830 | 6260 | |
ruido | dB (A) | 80 | 82 |
Observación:
1) Condición para la prueba de parámetros: temperatura del agua enfriada: entrada 12 ° C, salida 7 ° C; temperatura del agua enfriada: entrada 30 ° C, salida 35 ° C.
2) Prueba de ruido: 1 m de distancia del frente de la máquina, 1,5 m de altura de la máquina (ruido: por debajo de 30 dB)
3) \"- D \" significa compresor doble.
4) Cualquier requisito especial debe ser informado antes de realizar el pedido.
Por favor, disculpe no tener en cuenta si se cambian algunas especificaciones de los productos.
